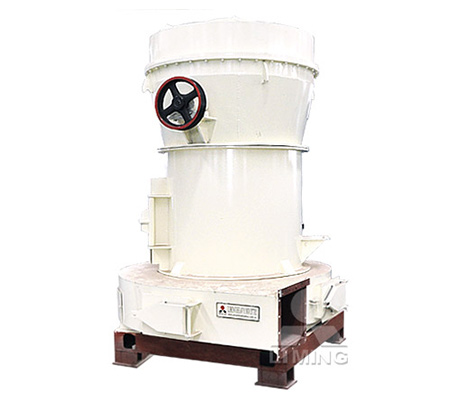

高壓懸輥磨粉機
進料粒度：
≤30mm
生產能力：
1-9.5t/h
應用范圍：碳酸鈣粉碎加工、石膏粉加工、電廠脫硫、非金屬礦制粉、煤粉制備等
加工物料：石灰石、方解石、碳酸鈣、白云石、重晶石、滑石、石膏、輝綠巖、石英石、膨潤土等
產品介紹
專利產品高壓懸輥磨開創了黎明工業磨粉好的、低能耗的新紀元，廣泛應用于冶金、建材、化工、礦山、高速公路、水利水電等行業，適于加工莫氏硬度9.3級以下，濕度6%以下的各種非易燃易爆物料，成品細度0.613mm—0.033mm，也可增加特殊裝置，磨出30~80目的粗粉。
突出優勢
-
1獨特的結構設計
高壓彈簧的加壓裝置，使得磨輥碾壓力提高800-1200kg，產量提高20-30%。
-
2成品粒度范圍廣
成品粒徑更粗0.95mm(20目)，細粉粒徑一般0.033mm(425目)，更細達0.013mm(1000目)。
-
3良好的環保效果
磨輥裝置采用重疊式多級密封，密封性能好，除塵效果完全符合黎明粉塵排放標準。
工作原理
高壓懸輥磨整套設備由主機、減速機、分析機、管道裝置、鼓風機、除塵器、顎式破碎機、斗式提升機、電磁振動給料機、電控系統等組成。 當主機電機通過傳動裝置帶動主軸轉動時，裝在鏟刀架上的鏟刀與磨輥同步旋轉，磨輥在磨環內圓滾動的同時繞自身軸自轉。電動機通過傳動裝置帶動分析機旋轉，葉輪轉速越高，分選出的粉子越細。為保證磨機在負壓狀態下工作，增加的氣流量通過風機與主機間的余氣管排入布袋除塵器，被凈化后排入大氣。
技術參數
| 型號 Model |
磨輥 個數 |
磨輥尺寸 (R×H)mm |
磨環內徑 和高度 |
更大進料 粒度 |
成品粒度 (mm) |
產量 (t/h) |
電機功率(KW) | 重量 (t) |
外型尺寸 (m) |
||
| 主機 | 風機 | 分析機 | |||||||||
| YGM75 | 3 | 260×150 | 780×150 | 15 | 0.8-0.038 | 1-3 | 18.5 | 15 | 2.2 | 4.8 | 4.3×3.5×5.1 |
| YGM85 | 3 | 270×140 | 830×140 | 20 | 0.8-0.038 | 1.2-4 | 22 | 22 | 4 | 8.5 | 5.3×4.1×5.2 |
| YGM95 | 4 | 310×170 | 950×170 | 25 | 0.8-0.038 | 2.1-5.6 | 37 | 30 | 5.5 | 16 | 7.1×5.9×7.9 |
| YGM130 | 5 | 410×210 | 1280×210 | 30 | 0.8-0.038 | 2.5-9.5 | 75 | 75 | 7.5 | 25.7 | 7.9×8.0×9.7 |
| 注：上述機器的重量,其中YGM75和YGM85的是指主機重量,而YGM95和YGM130的是指整機重量。 | |||||||||||
