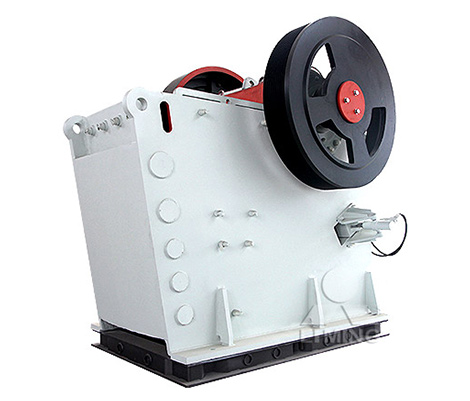

歐版顎式破碎機
進料粒度：
≤930mm
生產能力：
12-650t/h
應用范圍：砂石料場、礦山開采、煤礦開采、混凝土攪拌站、干粉砂漿、電廠脫硫、石英砂等
加工物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、石英石、輝綠巖、鐵礦、金礦、銅礦等
產品介紹
PEW歐版顎式破碎機是世界受青睞的顎破，適宜中碎和細碎抗壓強度不高于280MPa的礦石和巖石，尤適堅硬和強腐蝕物料，適用于冶金、礦山、化工、水泥、建筑、耐火材料及陶瓷等工業部門。
突出優勢
-
1超凡的可靠性
采用世界級的制造工藝，選用好的的制作材料，如：動顎總成采用高質量的鑄鋼件構成，重型偏心 軸采用鍛坯加工，使設備具有超凡的可靠性，經久耐用。
-
2更高的強度
采用有限元分析技術，整體鑄鋼軸承座保證與機架的完全配合，大大增強了軸承座的徑向強度，使設備具有更高的強度。
-
3調整安全快捷
破碎腔采用對稱"V"形結構，排料口采用楔塊調整裝置，調整更簡單，安全又快捷。
-
4承載能力更強
更大更耐用的偏心軸軸承和齒形護板，使設備承載能力更強，產量更高，使用壽命更長。
工作原理
歐版顎式破碎機主要由機架部分，偏心軸轉動部分，破碎腔工作部分，保險裝置，排料口調整裝置等組成。 歐版顎式破碎機破碎方式為曲動擠壓型。電動機驅動皮帶和皮帶輪，通過偏心軸使動顎前后上下擺動，當動顎推動動顎板向定顎板運動時，物料被壓碎或劈碎。當動顎和動顎板在偏心軸、彈簧的作用下后退時，先前已被壓碎或劈碎的物料從顎板的下部排料口排出。隨著電動機連續轉動而破碎機動顎作周期性地壓碎和排泄物料，實現批量生產。
技術參數
| 型號 | PEW860 | PEW1100 | PEW200×1300 | PEW250×1000 | PEW250×1200 | PEW400×600 | |
| 進料口尺寸 | 860×1100 | 1100×1200 | 200×1300 | 250×1000 | 250×1200 | 400×600 | |
| 進料尺寸 | ≤720 | ≤930 | ≤180 | ≤220 | ≤220 | ≤350 | |
| 排料口調整范圍 | 100-225 | 150-275 | 10-30 | 20-40 | 20-40 | 35-85 | |
| 偏心軸轉速 | 240 | 210 | 320 | 330 | 330 | 250 | |
| 處理能力(t/h) | 200-500 | 300-650 | 12-35 | 15-50 | 20-50 | 15-70 | |
| 電動機 | 功率 | 132～160 | 185～200 | 30～37 | 30～37 | 37～45 | 37～45 |
| 轉速 | 985 | 740 | 980 | 980 | 980 | 980 | |
| 機器外形尺寸(L×W×H) | 3300×2320×3120 | 4140×2660×3560 | 1320×2150×1175 | 1400×1850×1310 | 1400×2050×1310 | 1920×1460×1840 | |
| 機器重量 | 32000 | 59200 | 7500 | 6800 | 7800 | 8000 | |
