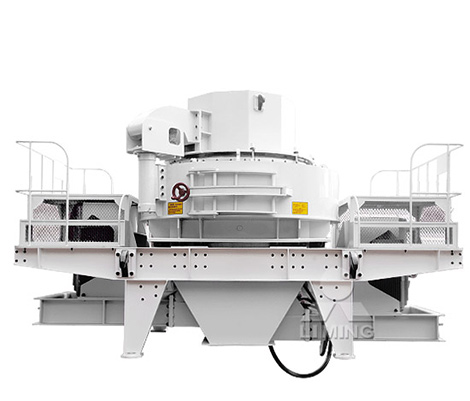

VSI系列沖擊式制砂機
進料粒度：
≤50mm
生產能力：
120-520t/h
應用范圍：砂石料場、混凝土制砂、干粉砂漿、機制砂、電廠脫硫、石英砂等
加工物料：河卵石、花崗巖、玄武巖、鐵礦石、石灰石、方解石、石英石、輝綠巖等
產品介紹
VSI系列沖擊式制砂機是細碎技術與機械制造更好結合的典范，其獨特的轉子結構設計、耐磨材料工藝、破碎速度優化和液壓設計，能夠?yàn)楦咚俟?、高速鐵路、高層建筑、市政建設、水電大壩建設、混凝土攪拌站提供更好的砂石骨料，是人工制砂和石料整形領域的優選設備。
突出優勢
-
1品質保證，高能低耗
更好的材料和黎明的工藝技術，提高了設備的內在質量和外觀品質，確保了低故障率。合理的破碎腔物料撞擊角度設計，降低了磨耗和使用成本，提高了30%的產量。
-
2一機多用，粒型優異
獨有的進料破碎結構，擁有多種破碎腔型，實現了"石打石"和"石打鐵"的自由轉換，更使得成品粒型優異，級配合理，細度模數可調，適用于人工制砂、石料整形等領域。
-
3獨特設計，易于維護
液壓開蓋裝置，易于檢修和維護，省時省力。過振動顯示與報警裝置，自動檢測，安全可靠。稀油潤滑站，雙油泵互補供油，確保軸承潤滑始終處于良好狀態，延長設備使用壽命。
-
4自循環系統，利于環保
獨特的空氣自循環系統，大大降低了外排風量，粉塵少，噪音小，利于環保，且可配置多種規格的除塵設備，加大環保力度。
工作原理
全中心進料：物料落入制沙機進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速?gòu)乃唭?nèi)拋出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層（石打石）或反擊塊（石打鐵）上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
中心進料伴隨環形瀑落進料：物料落入制沙機進料斗，在經環形孔落下，被分料板分成兩股料，一股經分料盤進入高速旋轉的甩輪，另一股從分料盤四周落下。進入甩輪的物料，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速?gòu)乃唭?nèi)拋出，首先同由分料器四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，被物料襯層反彈，斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次幾率撞擊、摩擦和研磨破碎作用，被破碎的物料由下部排料口排出。
技術參數
| 型號 | 處理能力 （t/h） |
更佳入料尺寸 （mm） |
轉速 (r/min) |
雙電動機功率 (kw) |
外形尺寸 (L×W×H) (mm) |
重量 (t) |
電源 | 振動傳感器 | 釋油潤滑站 | |||||
| 瀑落與中心進料） | 全中心進料 | 軟料 | 硬料 | 雙油泵電機功率 | 安全保護 | 外形尺寸 L×W×H (mm) |
油箱加熱器功率 | |||||||
| VSI7611 | 120-180 | 60-90 | 35 | 30 | 1700-1890 | 110 | 3700×2150×2100 | 11.8 | 380V，50Hz | 監測范圍：0.1-20mm/s連續可調 | 2×0.25KW | 雙油泵互補保證供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動 | 820×520×1270 | 2KW |
| VSI8518 | 200-260 | 100-130 | 40 | 35 | 1520-1690 | 180 | 4140×2280×2425 | 14.5 | ||||||
| VSI9526 | 300-380 | 150-190 | 45 | 40 | 1360-1510 | 264 | 4560×2447×2778 | 17.8 | ||||||
| VSI1140 | 450-520 | 220-260 | 50 | 45 | 1180-1310 | 400 | 5000×2700×3300 | 25.6 | ||||||
