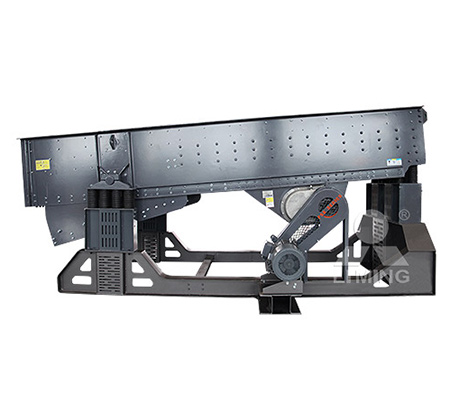

F5X系列振動給料機
進料粒度：
≤1500mm
生產能力：
500-1600t/h
應用范圍：砂石骨料、金屬礦山、冶金、煤礦、選礦、建材、化工、磨料、再生資源利用等行業
加工物料：入料≤1500mm的各種礦石、巖石
產品介紹
F5X系列振動給料機為超重型工況設計，振動強度在傳統GZD、GZZ及TSW給料機基礎上增大30%以上，擁有高達4.5G的振動強度及異常堅固的槽體結構，其處理量達1600TPH，處理量提升30%以上，給料粒度達1.5m，標準料倉容積為25~4立方米，承受80立方米料倉的倉壓，可滿足大倉壓、高負荷、大沖擊等惡劣的初段給料工況。該給料機安裝高度較低，布置空間小，適用于向初級顎式破碎機、初級反擊破碎機和初級錘式破碎機等連續給料。
突出優勢
-
1超重型槽體結構
采用大型矩形管橫縱布置的超重型框架結構，堅固的槽體結構，能承受大倉壓、大沖擊負荷、高強度的機體，能夠滿足粗段給料工況。
-
2高振動強度 大處理量
對標黎明技術，采用的設計理念和制造工藝，振動強度高達4.5g，比傳統振動給料機高30%以上，在同規格情況下，比傳統振動給料機處理量更大。
-
3FV超能振動器：可靠、便捷
為滿足更高的性能和重載、頻繁啟停、變頻等惡劣應用條件，F(xiàn)5X全配置FV超能振動器心臟，運行可靠、維護便捷、零部件的互換性、通用性程度非常高，潤滑維護時間可達1500小時。
-
4豐富的棒條配置
采用NM耐磨鋼及普通鋼組合焊接的棒條結構，不僅壽命長，篩分效率高，安裝調整也非常便捷；為滿足不同應用下的預篩分要求，F(xiàn)5X在棒條及格篩設置方面提供全盲板、一段棒條、兩段棒條和兩段棒條附加下掛篩層四種配置作為選擇。
-
5銷柱式支撐設計
銷柱式支撐設計，變換安裝傾角非常方便；與傳統的金屬彈簧相比，復合彈簧不僅能提供更大的承載力，更有壽命長、運行平穩、噪聲低、對地基沖擊力小等優點。
-
6高強度扭剪螺栓連接
采用20#槽體框架與側板之間的連接全部采用鋼結構用扭剪型高強度螺栓（抗拉應力為900Mpa）比用環槽鉚釘（抗拉應力為300Mpa）聯接強度高，易更換，同時避免了因鉚接不當而將聯接螺栓孔擠出微裂紋的現象；側板上無任何形式的焊點，避免焊接應力造成的開裂隱患。
-
7標配轉軸式電機減震器
采用進口轉軸式電機減震器，使得電機運行平穩，可靠，在保障V帶張緊運行的同時，電機的壽命也得到保障。轉軸內置橡膠芯棒，長達六年免維護；模塊化的設計使得用戶的備件種類減少，通用化程度更高，同時維護點也非常少。
工作原理
F5X系列振動給料機主要由前支座、槽體、激振器、后支座、防護罩、電機、電機減震器等部件組成。
F5X系列振動給料機采用電機來驅動位于激振裝置內的偏心軸。該軸通過齒輪同與之互相并列的另一根軸相連接。當這兩根軸轉動時，就產生了激振力。軸的這種設置方式，使得所產生的沖程將物料從給料端緩慢地推至排料端。與此同時，對物料進行篩分，使其粒度更加均勻。 通過改變激振裝置的速度，可以對振動給料機的給料能力進行調節。如有必要，也可以通過改變沖程的角度(采用改變齒輪相位的方法)來調節其生產能力。
技術參數
| 型 號 Model | 槽體規格 Size W×L（mm） | 棒條長度 Grizzly length(mm） | 更大入料粒度 Max feed size(mm） | 更大處理量 Feed capacity(t/h) | 功 率 Motor effect(kW) |
| F5X1045(M/C) | 1000×4500 | 1×1200 | 700 | 500 | 15 |
| F5X1345(M/C) | 1300×4500 | 1×1200 | 900 | 750 | 22 |
| F5X1360(S) | 1300×6000 | 2×1200 | 900 | 750 | 30 |
| F5X1645(C) | 1600×4500 | 1×1200 | 1200 | 950 | 22 |
| F5X1660(S) | 1600×6000 | 2×1200 | 1200 | 950 | 30 |
| F5X2060 | 2000×6000 | 2×1200 | 1500 | 1600 | 45 |
